滾筒篩是分選技術中應用非常廣泛的一種機械，是通過對顆粒粒徑大小來控制垃圾分選的，分選精度高。滾筒篩的筒體一般分幾段，可視具體情況而定，篩孔由小到大排列，每一段上的篩孔孔徑相同。 為了提高分選精度，為了避免小顆粒物料在大孔徑篩分段被篩分出來的情況，垃圾在滾筒篩中必須經過充分的翻料，而且垃圾的移動速度不能過快。通常在滾筒內壁都會裝上撓板，它的作用就是提升垃圾顆粒，讓不同粒徑的垃圾顆粒都盡可能有機會接觸到篩孔，如果符合孔徑的要求，顆粒就能透篩，達到滾筒篩分選的目的。 為了提高篩分效率，垃圾在滾筒篩內移動的速度不能太快，否則將造成篩分不充分、不徹底，因此滾筒篩一般都有比較嚴格規定的安裝傾角，通常來說這個角度為5°，當然在實際情況下，可根據需要進行調整。

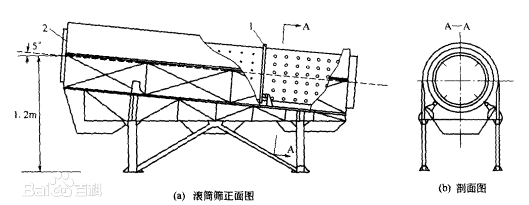

如圖是滾筒篩結構。滾筒段是通過螺母、螺釘與滾筒篩轉盤相連接的，因此滾筒段的安裝與拆卸比較方便。由于滾筒段與轉盤相連，當轉盤在驅動裝置的驅動下而發生轉動時，滾筒段也跟著一起轉動。
滾筒共分三段，每段長80cm，直徑60cm，孔徑分別為13mm、50mm、200mm。其中第一段的透篩成分主要是細顆粒的煤灰、泥土等，還有細小的金屬顆粒；第二段的透篩成分主要包括小磚塊、石塊、部分塑料、紙張等；第三段的透
篩成分有紙張、塑料、竹木、橡膠等。滾筒篩的使用為后續風選創造了非常有利的條件。
如圖所示為滾筒篩轉盤剖面圖。從圖中可以看出，每段滾筒都是用螺母與螺釘固定在轉盤上的，這為滾筒的拆卸帶來很大的方便。滾筒篩的滾筒采用這樣的形式連接有一定的優越性。如果滾筒采用整體形式而非分段形式的話，加工會有不小的而且卷板也非常困難，更不便于安裝；而如果將三段分開加工，則分量輕很多，更易于卷板安裝，而且還可以根據垃圾的實際顆粒大小來選擇更為合適的孔徑，有助于提高篩分效率。困難。因?yàn)檎麄€(gè)滾筒分三段，總共長達2.4m，如果在一整塊鋼板上打孔的話，鋼板分量非常重，
性能比較
|
篩型項目
|
籠式滾筒篩
|
平面振動篩
|
懸臂振動篩
|
|
適用煤種
|
各類煤種
|
不含雜質的煤種
|
不含雜質的煤種
|
|
進煤方式
|
多種，按實際情況而定
|
只適應皮帶、漏斗，進煤口尺寸固定
|
只適應皮帶、漏斗，進煤口尺寸固定
|
|
篩分方式
|
旋轉
|
振動
|
振動
|
|
篩分效率
|
95%以上
|
10%－70%,視煤質水分情況定
|
10%－80%,視煤質水分情況定
|
|
篩分量
|
達到100%MCR，不受限制
|
10%－80%MCR,視煤質水分情況定
|
10%－80%MCR,視煤質水分情況定
|
|
下料粒度
|
6－30mm,可任意調整
|
下料粒度不能任意調整且有超標現象
|
下料粒度保證度不好，有超標現象
|
|
大型化
|
尺寸限制較，小易于大型化
|
大型化受尺寸、篩分效率等限制
|
大型化受尺寸效率和懸臂材料等限制
|
|
能耗
|
小，是其它篩型的50%
|
大
|
較大
|
|
噪音
|
帶密封隔離罩，噪音低
|
高
|
高
|
|
設備壽命
|
長
|
短
|
短
|
|
清篩機構
|
有
|
無
|
無
|
|
工作環境
|
好，有密封隔離罩
|
差，無密封隔離罩
|
差，無密封隔離罩
|
|
勞動強度
|
小，無須定期清篩清潔地面煤
|
大，設備運行時間長，清篩清潔地面煤
|
大，設備運行時間長，清篩清潔地面煤
|
|
維修及易損件
|
維修量小，易損件僅更換軸承
|
維修量大易損件多，篩網、振動電機
|
維修量大易損件多，篩條、振動電機
|
|
對鍋爐上煤保證值
|
100%
|
不能完全保證
|
不能完全保證
|
